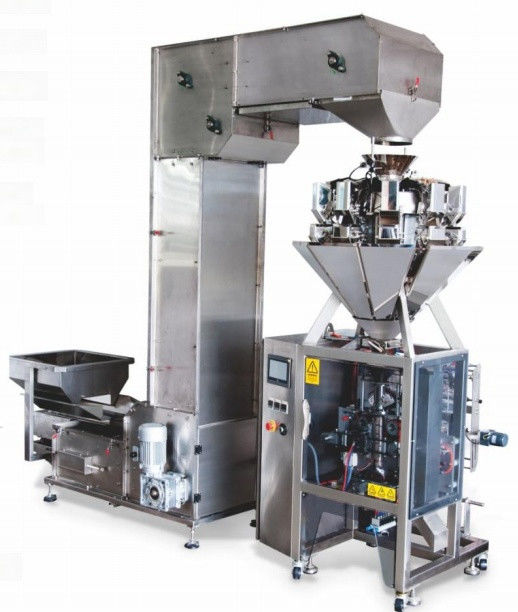

50-100 Beutel/Min. Automatische Waage- und Verpackungsmaschine 2,5 kW

Integriertes System zur Gewichtung und automatischen Verpackung

Prozessfluss:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Vollautomatische intelligente Hochgeschwindigkeitsmaschine zur Verpackung von kleinen Dosen

Technische Parameter der Verpackungsmaschine:

Verpackungsmaterialien: Partikel, Tabletten und unregelmäßige Gegenstände, die leicht zu wiegen sind

Verpackungskapazität: 1-30 g

Verpackungsgeschwindigkeit: 50-100 Beutel/min (abhängig von der Länge des Beutels und den Materialbedingungen)

Kapazität für die Beutelherstellung: 50 ≤ W ≤ 150 mm × L ≤ 230 mm

Verpackungsfolie: ≤ 320 mm

Taschengröße: TBD

Breite der Verpackungsfolie: zu bestimmen

Verdichtungsform: Rückdichtung

Vertikalversiegelungsform: Seitenversiegelung (einmalig)

Zurückversiegelungsbreite: 10 mm gerade Korn

Horizontale Dichtungsbreite: Die gesamte Breite der horizontalen Dichtungsform beträgt 20 mm mit geraden Linien (Abstand von 2 mm)

Schnittverfahren: Zernschnitt (horizontale Dichtung mit einem Messer in der Mitte, nicht selbständiges Schneiden)

Optoelektronische Steuerung: Farbcode-Steuerung oder Touchscreen-Einstellungslänge

Beutelziehverfahren: Servomotor treibt das Gürtel zum Ziehen des Beutels an

Horizontale Versiegelungsmethode: Horizontale Versiegelung mit Servomotor

Verpackungsmaterialien: Verpackungsmaterialien aus Verbundstoffen

Stromversorgung: Wechselstrom 220V/50HZ 2,5 kW

Gasquellendruck: 6 kg

Gasverbrauch: 0,4 m3/min

Grundkonfiguration:

7 "Inovance Farb-Touchscreen+Inovance PLC (Chinesische Betriebssprache) mit Fehlermeldung und Selbstdiagnosefunktion

Taiwan AIRTAC pneumatische Komponenten

Temperaturregelung mit Yudian (1 vertikale Dichtung, 2 horizontale Dichtung)

Innovationsservo-Motor-Taschen ziehen

Inovation Servomotor Horizontale Dichtung

Schneider- oder OMRON-Elektrokomponenten

Die freiliegenden Teile der gesamten Maschine bestehen aus 304 rostfreiem Stahl oder Aluminiumlegierung (ohne bewegliche Teile)

Das mit dem Material in Berührung kommende Teil besteht aus Edelstahl 304

Technische Parameter der kombinierten Skala:

HX-A14 14-köpfige 0,5L-Wasserdichte Mikrocomputer-Kombinationswaage aus Edelstahl

Technische Parameter:

Gewichtsbereich: 1-200 g

Gewichtsgeschwindigkeit: ≤ 110 Säcke/min (je nach Gewicht der Verpackung und Materialmerkmalen)

Gewichtungsgenauigkeitsbereich: X (0,5) -Ebene, ca. ± 0,1-0,5 g (je nach Materiallage)

Kapazität des Hoppers: 500 ml

Antriebsweise: Schrittmotor

Material der Karosserie: 304 Edelstahl

Material für die Schubladen: 304 flacher Edelstahl

Leistung der Stromversorgung: AC 220V/50HZ 1,5KW/10A

Wärmeübertragungsdruckmaschine Intelligente Codiermaschine

Technische Parameter:

Druckkopf: 32 mm breit, 300 dpi (12 Punkte/mm)

Druckbereich: 33 mm * 75 mm

Druckmodus: intermittierend

Druckfrequenz: ≤ 250 Mal/Minute

Bandlänge: 600 m (maximale Länge 1200 m)

Bandbreite: 33 mm

Kommunikationsoberfläche: USB/unterstützt RS232, Dual-Ethernet, USB-Kartenleser und -Scanner, binäre und ASCII-Kommunikationsprotokolle, Windows ® Driver, ZPL und SATO-Simulation

Stromversorgung: Spannung AC100V~240V

Leistung: 120 W

Arbeitsumgebungstemperatur: 0-40 °C

Relative Luftfeuchtigkeit: 10% -95% (nicht kondensierend)

0.5m Luftquelle 3/Min.

Gewichtsdruck: 4,8 kg, Steuergriff: 0,4 kg

Beförderungsleistung: 0-10 Kubikmeter pro Stunde (berechnet anhand eines Belastungskoeffizienten von 0,5)

Ausgangshöhe: 3600 mm (je nach Ausrüstungshöhe)

mit einer Breite von nicht mehr als 50 mm

Kette: aus 304 rostfreiem Stahl

Material für den Hubbehälter: PP, volle Kapazität 2,2 L

Schwingungsschlitzgröße: 1000L x 280W x 100H

Material der Halterung: gewöhnlicher Stahl-Spray-Kunststoff, Material des Stoff-Hoppers: 304 Edelstahl

Volumen der Hopper: 60 L

Steuerung: Ausgestattet mit einer Steuerschachtel, variable Frequenzgeschwindigkeitsregelung, einschließlich einer Kondensatorebeneinrichtung

Leistung der Stromversorgung: Einphasen 220V 50Hz 750W

Gesamtgewicht: 200 kg

Einschließlich der Funktion zum Entfernen von Splittern (mit Magnetstange und Sedimentvibrator ausgestattet) und Staubfiltern und Nichtfiltern:Eisenentfernung bezieht sich auf die Absorption von Eisen enthaltenden Gegenständen auf die Eisenstange, wenn die Fütterung Hopper kommtDie Verpackung von feinen Materialien (z. B. kleine Früchte) erfolgt durch die Verpackung von feinem Staub.

Anzeigeschema einer intelligenten Schreibmaschine für den Wärmeübertragungsdruck
