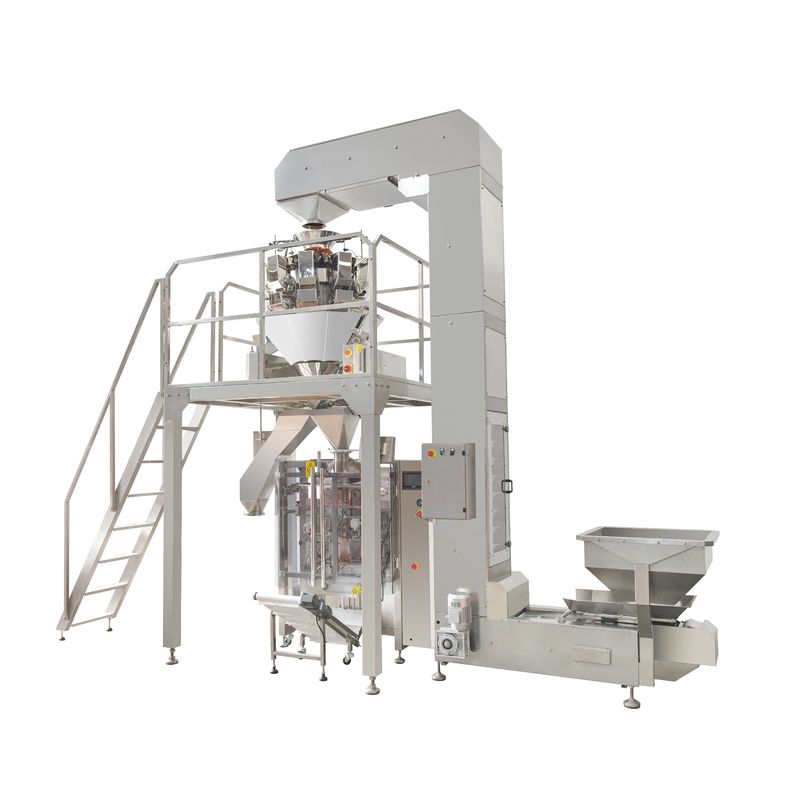

Vertikalverpackungsmaschine für die Gewichtung mit mehreren Kopfschubern 15-35 Beutel/min

Mehrköpfige Waage für vertikale große Verpackungsmaschinen, 15-35 /min, Partikel, Unregelmäßige Artikel, die

Prozessfluss:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Technische Parameter:

Verpackungsmaterialien: Partikel, Tabletten oder unregelmäßig gewichtete Gegenstände

Verpackungskapazität: 100-2000 g

Verpackungsgeschwindigkeit: 20-40 Beutel/min (je nach Länge des Beutels und Materialbedingungen)

Kapazität zur Herstellung von Beuteln: 115 ≤ W ≤ 350 mm x L ≤ 310 mm (eine Beutel ziehen)

Verpackungsfolie: ≤ 750 mm

Taschengröße: TBD

Breite der Verpackungsfolie: zu bestimmen

Verdichtungsform: Rückdichtung

Vertikalversiegelungsform: Seitenversiegelung (einmalig)

Zurückversiegelungsbreite: 10-15 mm Geradkorn

Horizontale Dichtungsbreite: Die gesamte Breite der horizontalen Dichtungsform beträgt 20 mm mit geraden Linien (Abstand von 2 mm)

Schneidmethode: gezacktes Schneiden (querschneidiges Versiegeln mit einem Messer in der Mitte, nicht eigenständiges Schneiden)

Optoelektronische Steuerung: Farbcode-Steuerung oder Touchscreen-Einstellungslänge

Beutelziehverfahren: Servomotor treibt das Gürtel zum Ziehen des Beutels an

Horizontale Dichtungsmethode: pneumatische horizontale Dichtung

Verpackungsmaterialien: Verpackungsmaterialien aus Verbundstoffen

Stromversorgung: Wechselstrom 220V/50HZ 4,5 kW

Gasquelldruck: 6 kg

Gasverbrauch: 0,6 m3/min

Grundkonfiguration:

7 "Inovance Farb-Touchscreen+Inovance PLC (Chinesische Betriebssprache) mit Fehlermeldung und Selbstdiagnosefunktion

Taiwan AIRTAC pneumatische Komponenten

Temperaturregelung mit Yudian (1 Längssiegel, 2 Querschnittssiegel)

Innovationsservo-Motor-Taschen ziehen

Schneider- oder OMRON-Elektrokomponenten

Die freiliegenden Teile der gesamten Maschine bestehen aus 304 rostfreiem Stahl oder Aluminiumlegierung (ohne bewegliche Teile)

Das mit dem Material in Berührung kommende Teil besteht aus Edelstahl 304

Schematisches Diagramm der kombinierten Skala:

Technische Parameter der kombinierten Skala:

HX-A14 14-köpfige 1,6L-Wasserdichte Mikrocomputer-Kombinationswaage aus Edelstahl

Technische Parameter:

Gewichtsbereich: 100-2000 g

Gewichtsgeschwindigkeit: ≤ 60 Säcke/min (je nach Gewicht der Verpackung und Materialmerkmalen)

Gewichtungsgenauigkeitsbereich: X (0,5) -Ebene, ca. ± 0,5-2 g (je nach Materiallage)

Kapazität der Hoppe: 1600 ml

Hauptschwingungsplatte: Schwingungstyp

Antriebsweise: Schrittmotor

Material der Karosserie: 304 Edelstahl

Material für die Schubladen: 304 flacher Edelstahl

Leistung der Stromversorgung: AC 220V/50HZ 2,5KW/16A

Schematisches Diagramm eines CST-D10-3600-Z-Typ-Lifts aus Eimermaterial (Typ 304):

Technische Parameter:

Beförderungsleistung: 0-10 Kubikmeter pro Stunde (berechnet anhand eines Belastungskoeffizienten von 0,5)

Ausgangshöhe: 3600 mm (je nach Ausrüstungshöhe)

mit einer Breite von nicht mehr als 50 mm

Kette: aus 304 rostfreiem Stahl

Material für den Hubbehälter: PP, volle Kapazität 2,2 L

Schwingungsschlitzgröße: 1000L x 280W x 100H

Material der Halterung: gewöhnlicher Stahl-Spray-Kunststoff, Material des Stoff-Hoppers: 304 Edelstahl

Volumen der Hopper: 60 L

Steuerung: Ausgestattet mit einer Steuerschachtel, variable Frequenzgeschwindigkeitsregelung, einschließlich einer Kondensatorebeneinrichtung

Leistung der Stromversorgung: Einphasen 220V 50Hz 750W

Gesamtgewicht: 200 kg

Einschließlich der Funktion zum Entfernen von Splittern (mit Magnetstange und Sedimentvibrator ausgestattet) und Staubfiltern und Nichtfiltern:Eisenentfernung bezieht sich auf die Absorption von Eisen enthaltenden Gegenständen auf die Eisenstange, wenn die Fütterung Hopper kommtDie Verpackung von feinen Materialien (z. B. kleine Früchte) erfolgt durch die Verpackung von feinem Staub.

Anzeigeschema einer intelligenten Schreibmaschine für den Wärmeübertragungsdruck
